百分表的拆裝與修理順序
來源：鄭州中控計量有限公司

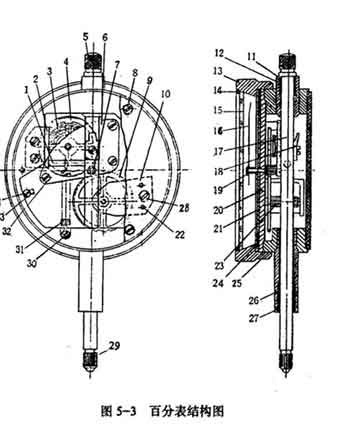

百分表的拆裝方法和步驟隨其結構而不同，現以圖5-3(百分表的原理和構造里所示圖)所示的百分表為例，介紹如下：
1、旋去三只螺釘8，卸下后蓋，這時可以看清內部結構情況。
2、取出彈簧脹圈14，卸下表蒙15和長指針16。
3、從百分表背面松開圓座板20上的兩只螺釘34，將兩只片狀銷子3向后拉開，取下表圈13和刻度盤24。有些百分表的表蒙直接嵌在表圈上，長針不能事先取下，拆卸表圈時應從側面小心地取下，避免將指針弄彎或折斷。
4、取下短指針和小刻度盤21。
5、從表正面旋下圓座板上的三只緊固螺釘，將圓座板由表體25上取出。
6、由測桿17上取下限制行程的擋塊18，擋帽5，導桿1，拉力彈簧31和測頭29，然后將測桿由導孔中抽出。
7、旋下各個軸承座上的緊固螺釘。將軸承座和齒輪從圓座板上取下，取補償齒輪4時，先拔去游絲3外端的銷子，需要矯正游絲時，再拔去游絲內端銷子，即可將游絲由補償齒輪上取下，至此百分表就全部拆卸完畢。
百分表是精密量具，每拆卸一次對它都是不利的因此除大修外，只作局部拆卸。例如，如果測桿工作狀態正常，就不要將它抽出套筒。百分表的安裝按上述相反步驟進行，將圓座板部件裝在表體上 時，要注意裝配質量，齒輪Z2與齒條必須嚙合良好，并將游絲預緊。百分表的修理一般按三個部件分別進行，先修表體部件，再修傳動系統部件和讀數裝置部件，最后進行裝配。
具體修理順序如下；
1.拆卸和清洗各個零件和部件，并進行外觀修整；
2.各部分相互作用的修理；
3.測力的修理；
4.靈敏度的修理；
5.示值變動性的修理；
6.示值誤差的調整和修理。
